主要組成：該漆由鋅粉、環(huán)氧樹脂與固化劑等配制而成，漆膜中鋅粉含量高、具有陰極保護作用，防銹性能優(yōu)異，還具有干燥快、抗油等特點，能與大部分防銹漆及面漆配套。環(huán)氧富鋅底漆的干膜厚度控制在20微米左右，不影響焊接性能。
用    途：作造船廠鋼板或噴砂后的保養(yǎng)底漆，橋梁以及其它鋼結(jié)構(gòu)長效防銹之用。
產(chǎn)品數(shù)據(jù)：

顏   色                無光、灰
閃   點                32℃
固體含量（w/w） 80％
比   重                 2.17kg／L
理論使用量           8～ 10m2/kg(以20～30微米干膜計)
實際使用量           允許適當(dāng)?shù)膿p耗系數(shù)

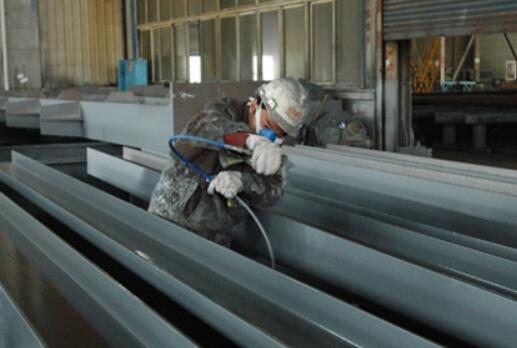

施工數(shù)據(jù)：           無氣噴涂  推薦使用17～23號噴嘴
氣體壓力              170～200公斤／平方厘米
刷涂或滾涂           適用
傳統(tǒng)噴涂              適用
混 合 比               甲:乙=9:1(重量比)
稀 釋 劑               不推薦使用，在特殊情況下使用專用稀釋劑(不超過總體積5％)
適 用 期               混合后在23℃6小時內(nèi)用完，配好調(diào)勻后須先熟化30分鐘使用
干燥時間              表干30分鐘     實干24小時     硬干7天
復(fù)涂間隔              最短16小時最長7天

配套及表面處理：
表面處理：鋼鐵表面在噴砂前先用適當(dāng)?shù)那鍧崉┏ケ砻娴挠椭推渌廴疚?，再?jīng)噴丸或噴砂等方法處理，達到Sa2.5級或 ST3級，粗糙度達到30～70微米后方可涂裝。
后道配套：氯化橡膠面漆、高氯化面漆、環(huán)氧樹脂面漆、環(huán)氧瀝青面漆、聚氨酯面漆、丙烯酸面漆等。
施工條件：施工表面與油漆本身的溫度不得低于5℃，施工表面必須清潔干燥，溫度高于露點3℃以上，以避免凝露。相對濕度應(yīng)在40～65％之間，在狹窄的空間內(nèi)施工和干燥期間必須通風(fēng)。
貯    存：貯存于涼爽干燥的環(huán)境中，有效貯存期一年。超過貯存期，可按本標(biāo)準(zhǔn)規(guī)定的項目進行檢驗，如結(jié)果符合要求，仍可使用。
包    裝：H06-04甲組份，20升容器裝27公斤；
             H06-04乙組份，5升容器裝3公斤。

安全措施：

有關(guān)施用本產(chǎn)品一般措施為
(甲)采取適當(dāng)?shù)念A(yù)防措施以避免皮膚及眼睛與油漆接觸(如戴手套目鏡、面罩、涂防護油等)。
(乙)保持通風(fēng)良好。
(丙)如皮膚為油漆所沾染，應(yīng)用肥皂或適當(dāng)?shù)墓I(yè)潔凈劑及大量清水沖洗。
(丁)由于這些產(chǎn)品含有易燃物質(zhì)，應(yīng)遠(yuǎn)離火源，嚴(yán)禁煙火。
(戊)遵守油漆所示的安全措施指示。
附加說明：實際使用量可根據(jù)施工環(huán)境，被涂物體的幾何結(jié)構(gòu)和天氣條件等而不同。
